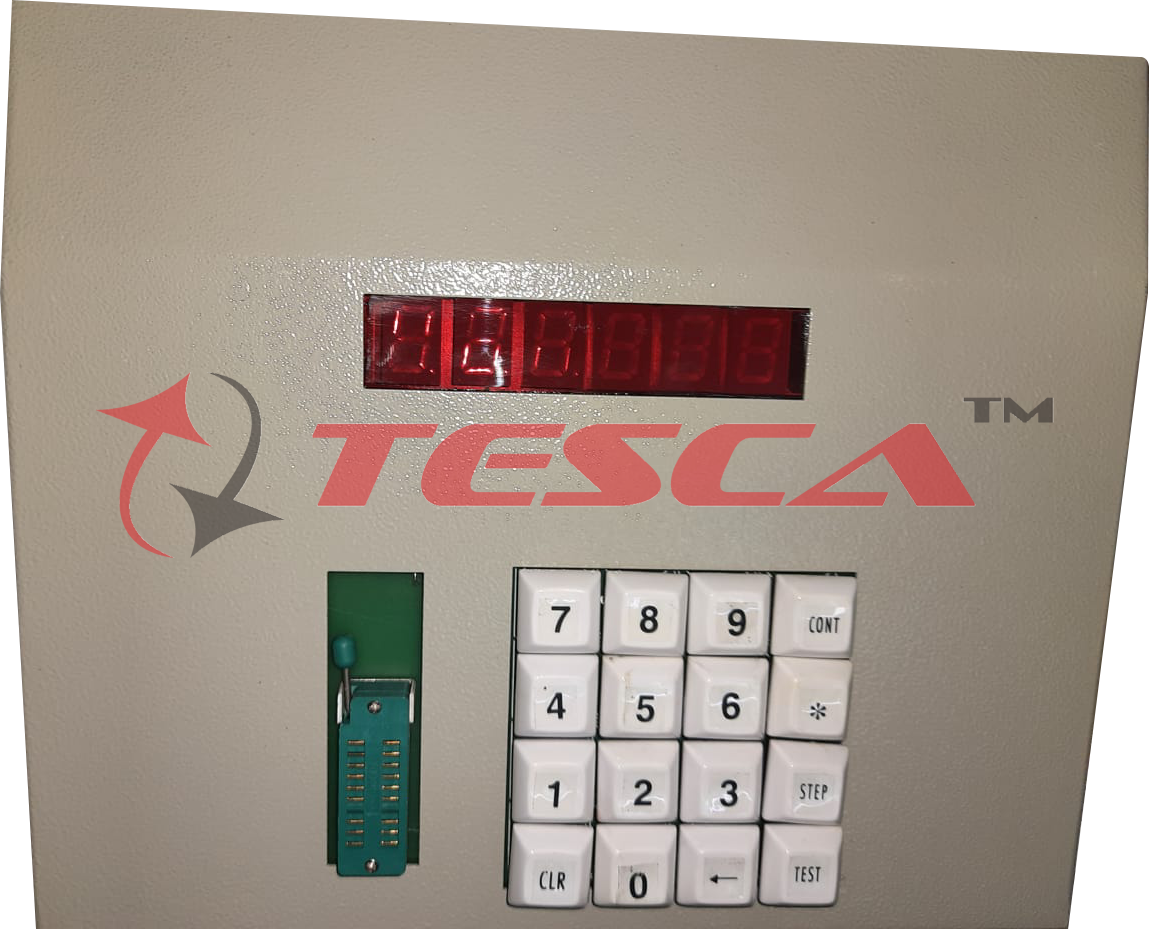

68027B is a table top elegant IC Tester capable of testing Digital ICs up to 20 pins. I t has got 16 keys keyboard, 6 digit 7 segment LED display and 20 pin ZIF < Zero Insertion Force) socket to easi l ty inser t the ICs and test the same.

Specifications

• TYPE OF ICs COVERED : Digital ICs and selected miscellaneous ICs of 14,16 and 20 pin DIP (dual in line).
• SOCKET PROVIDED : 20 pin DIP ZIF Socket
• TEST RANGE : Logical gates, counters, flip-flops, buffers, latches, shift registers, encoders, decoders, monostable multivibrators, multiplexers, cross point switches etc. ,
• TEST METHOD : Output test wi th simulated inputs and at nominal loads using truth table comparisons .
•  TEST MODES
  • ONE mode to test the IC once
  • CONT mode to continuously test the IC i n loop
  • STEP mode to test the IC i n single step
• DURATI ON OF TESTING : Depends on the compl ex i ty of the IC
• SUPPLY VOLTAGE : 230V    1 0/. 50Hz AC.

Test Library

74/54 series of  TTL ICs
7400    7401    7402    7403    7404    7405    7406    7407    7408    7409    7410    7411    7412    7413    7414    7415    7416    7417    7418    7419    7420    7421    7422    7424    7425    7426    7427    7428    7430    7432    7433    7437    7438    7439    7440    7442    7443    7444    7445    7446    7447    7448    7449    7450    7451    7454    7455    7464    7470    7472    7473    7474    7475    7476    7477    7480    7482    7483    7485    7486    7487    7490    7492    7493    7494    7495    7496    741 01    74102    74103    74106    74107    74108    74109    741 12    74113    74114    74121    74122    74123    74125    74126    74128    74132    74133    74134    74135    74136    74137    74138    74139    74140    74145    74147    74148    74151    74152    74153    74155    74156    74157    74158    74160    74161    74162    74163    74164    74165    74166    74168    74169    74170    74173    741 74    74175    74176    74177    741 80    74182    74190    74191    74192    74193    74194    74195    74197    74240    74241    74242    74243    74244    74245    74247    74248    74249    74251    74253    74257    74258    74259    74260    74266    74273    74279    74280    74283    74290    74293    74295    74298    75299    74322    7447    74352    75353    74365    74366    74367    74368    74373    74374    74375    74377    74378    74379    74390    74393    74395    74425    74426    74445    74447    74490    74533    74534    74540    74541    74573    74574    74590    74620    74621    74640    74641    74642    74643    74644    74645    74670    74688    74804    74805
CMOS 40/45 series I Cs
4000    4001    4002    4006    4007    4008    4009 4010    4011    4012    4013    4014    4015    4016    4017    4018    4019    4020    4021    4022    4023    4024    4025    4027    4028    4029    4030    4032    4033    4035    4037    4038    4040    4041    4042    4043    4044    4048    4049    4050    4051    4052    4053    4063    4066    4068    4069    4070    4071    4072    4073    4075    4076    4077    4078    4081    4082    4085    4086    4093    4094    4095    4096    4098    4099    40101    40102    40104    40106    40107    40117    40147    40160    40161    40162    40174    40175    40182    74192    74193    40194    40195    74257    4501    4502    4503    4506    4510    4511    451 2    4513    4516    4517    4519    4520    4098    4529    4530    4531    4532    4543    4553    4554    4555    4556    4560    4561    4572    4584    4585
